La Résidence Malevé a confié à ICT Vision l'infrastructure réseau de ses deux bâtiments.
- Backbone Fibre 25 GBPS
- Schémas de câblage
- Plans de position
- Système d'information
- Infrastructure fibre optique
- Electricité industrielle
- Topologies réseau
- Wi-Fi Enterprise
- Proximus
- Infrastructure DATA
- Pose & raccordements
Le client
La Résidence Malevé, à Orp-Jauche, un lieu de vie où se croisent résidents, familles et personnel soignant. Marché public remporté par ICT Vision : concevoir et déployer une infrastructure réseau et WiFi fiable pour l'ensemble du site, bâtiment principal Malevé et Résidence Service (RS) compris.
Un réseau qui doit tenir, pas juste fonctionner.
Dans une résidence services, le réseau n'est pas un confort. C'est une infrastructure critique. Il doit couvrir chaque chambre, chaque couloir, chaque niveau. Il doit séparer proprement les usages : résidents, visiteurs, équipements techniques. Et il doit, tôt ou tard, dialoguer avec des systèmes vitaux — appel malade, alarme incendie, téléphonie DECT — qui parlent souvent un langage plus ancien que le WiFi.
ICT Vision remporte le marché public. La mission : déployer une infrastructure complète sur deux bâtiments distincts, avec une exigence simple à énoncer et complexe à tenir — que ça marche, partout, tout le temps.
Voici comment on l'a fait.
Construire une architecture cohérente sur les deux sites, sécurisée, capable d'évoluer, et déjà prête à accueillir les systèmes de soin, c'était le défi que ICT Vision a réussi.
Les défis

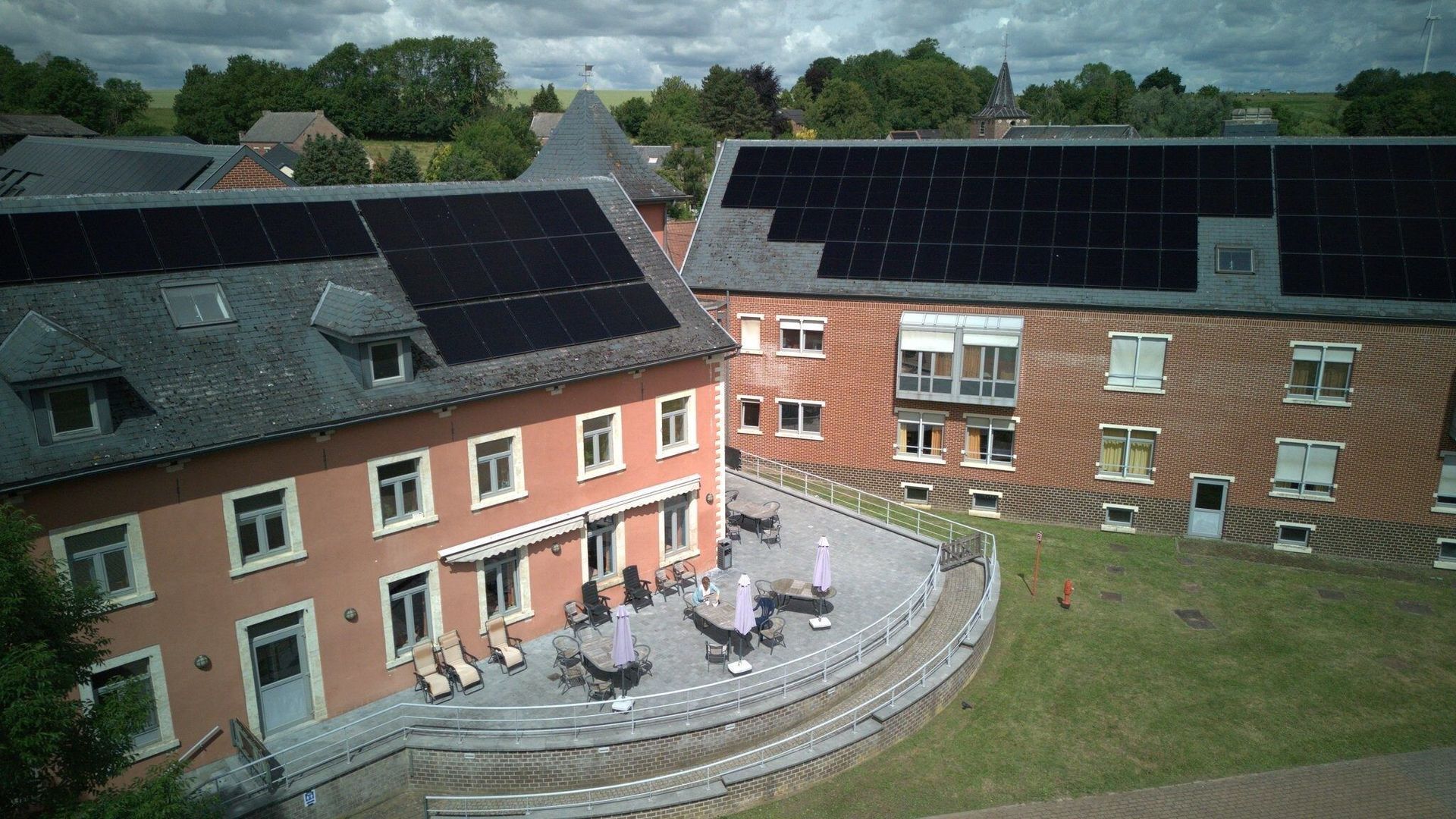

Deux bâtiments, deux réalités. Le bâtiment principal Malevé s'étend sur quatre niveaux, du sous-sol au deuxième étage, avec l'essentiel de l'infrastructure réseau. La Résidence Service (RS), à côté, a besoin de sa propre autonomie technique.
Le défi : construire une architecture cohérente sur les deux sites, sécurisée, capable d'évoluer, et déjà prête à accueillir les systèmes historiques de soin sans tout recâbler le jour où il faudra les connecter.
01 — Concevoir
Mission initiale : penser une architecture réseau hiérarchique à trois niveaux — cœur, distribution, accès — capable d'absorber la charge des deux bâtiments sans compromis sur la sécurité ni sur la couverture.
On conçoit un cœur de réseau autour d'un routeur central assurant le firewall et la répartition du trafic entre deux liens Internet. Les racks de distribution sont reliés en fibre SFP+ 10 GbE, jusqu'aux points d'accès WiFi en PoE Gigabit. Pour la Résidence Service, un agrégateur dédié garantit une infrastructure autonome mais cohérente avec le reste du site.
Trois réseaux WiFi distincts sont définis dès la conception : un pour les résidents et le personnel, un pour les visiteurs, un pour les équipements techniques. Trois usages, trois niveaux de confiance, une seule infrastructure.
02 — Déployer

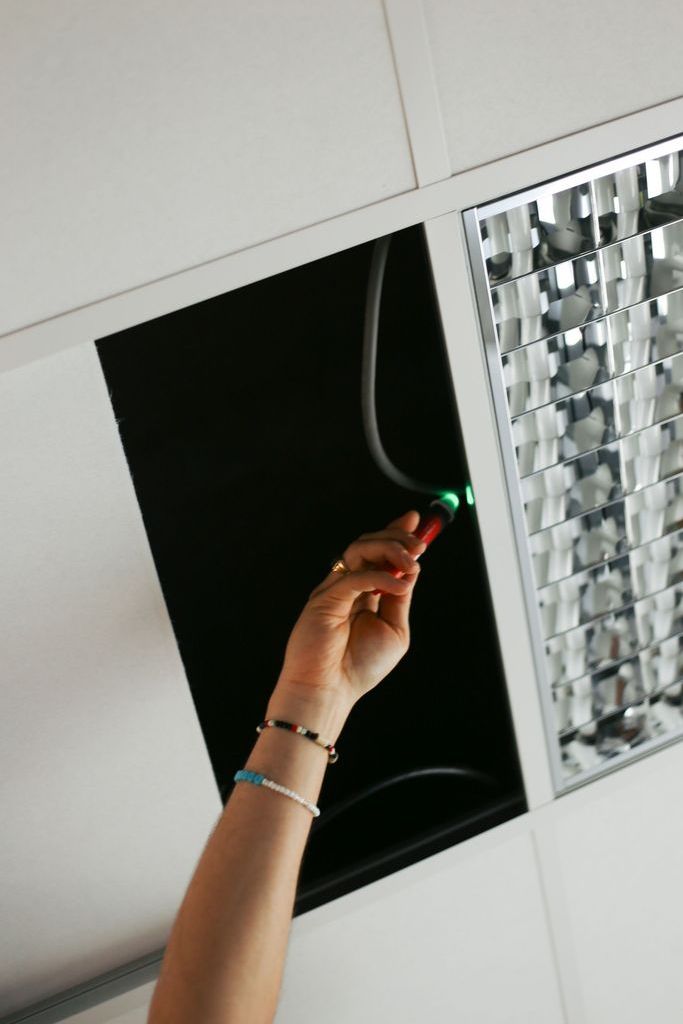

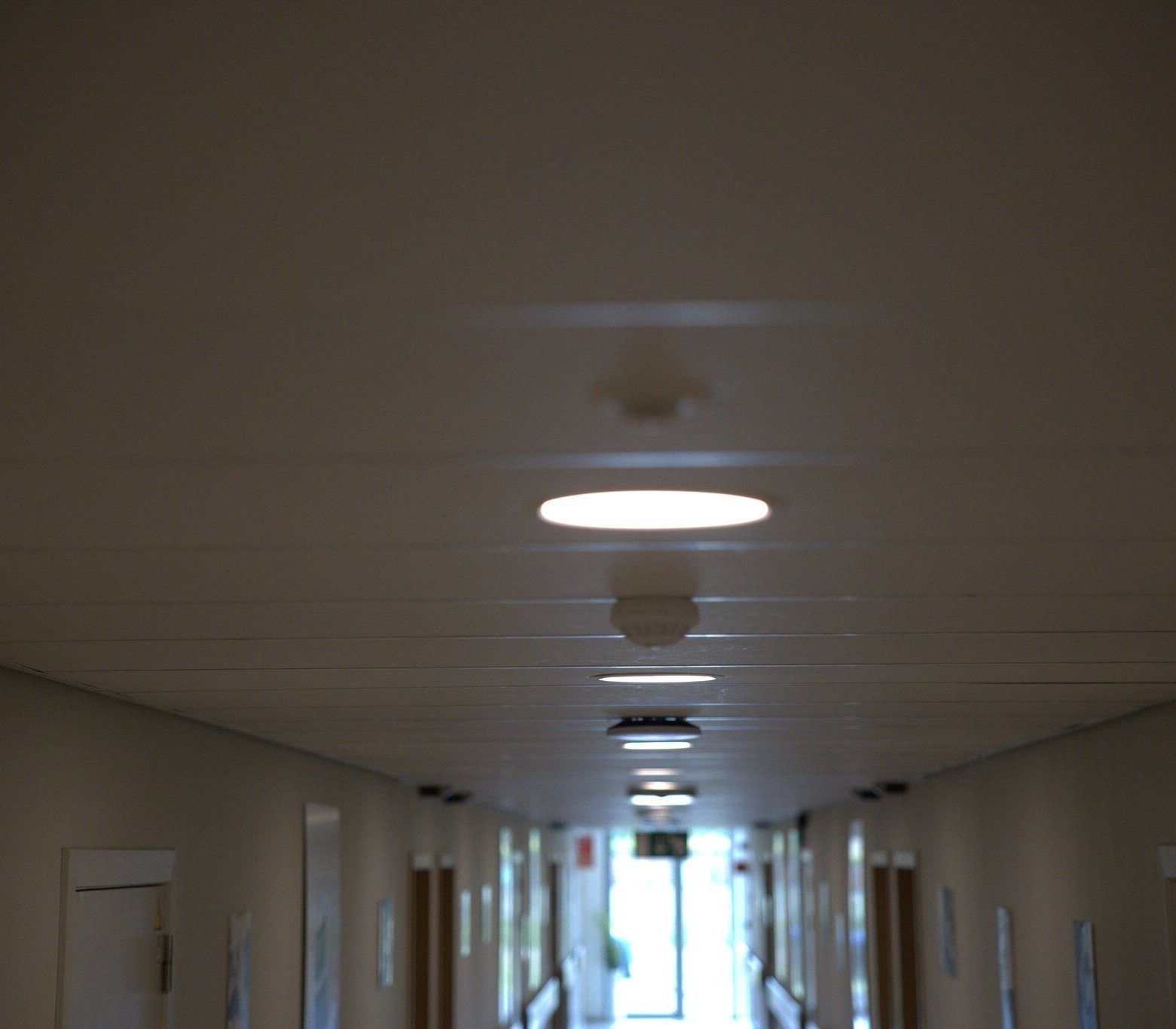

Sur le terrain, ça veut dire : tirer le câblage fibre et cuivre sur huit niveaux, poser les racks, installer les points d'accès un par un, niveau par niveau, jusqu'à ce que chaque recoin des deux bâtiments capte un signal propre.
Chaque installation est mesurée sur site, RF compris, pour garantir une couverture réelle et pas seulement théorique.
Ce qu'on a déployé, concrètement :

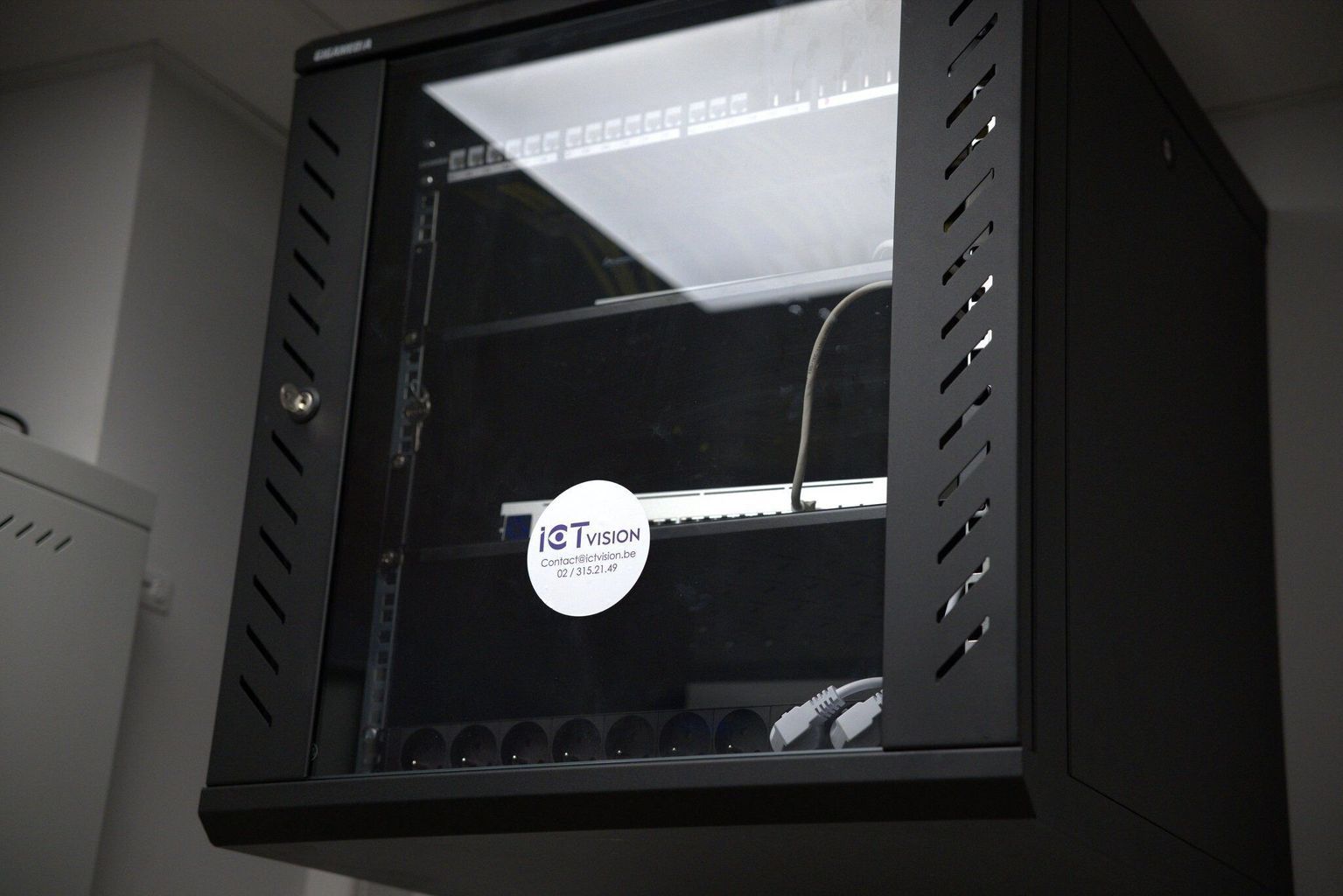

- Racks techniques sur les deux bâtiments, dont un rack serveur 42U au sous-sol du bâtiment principal
- Switches de distribution à chaque niveau

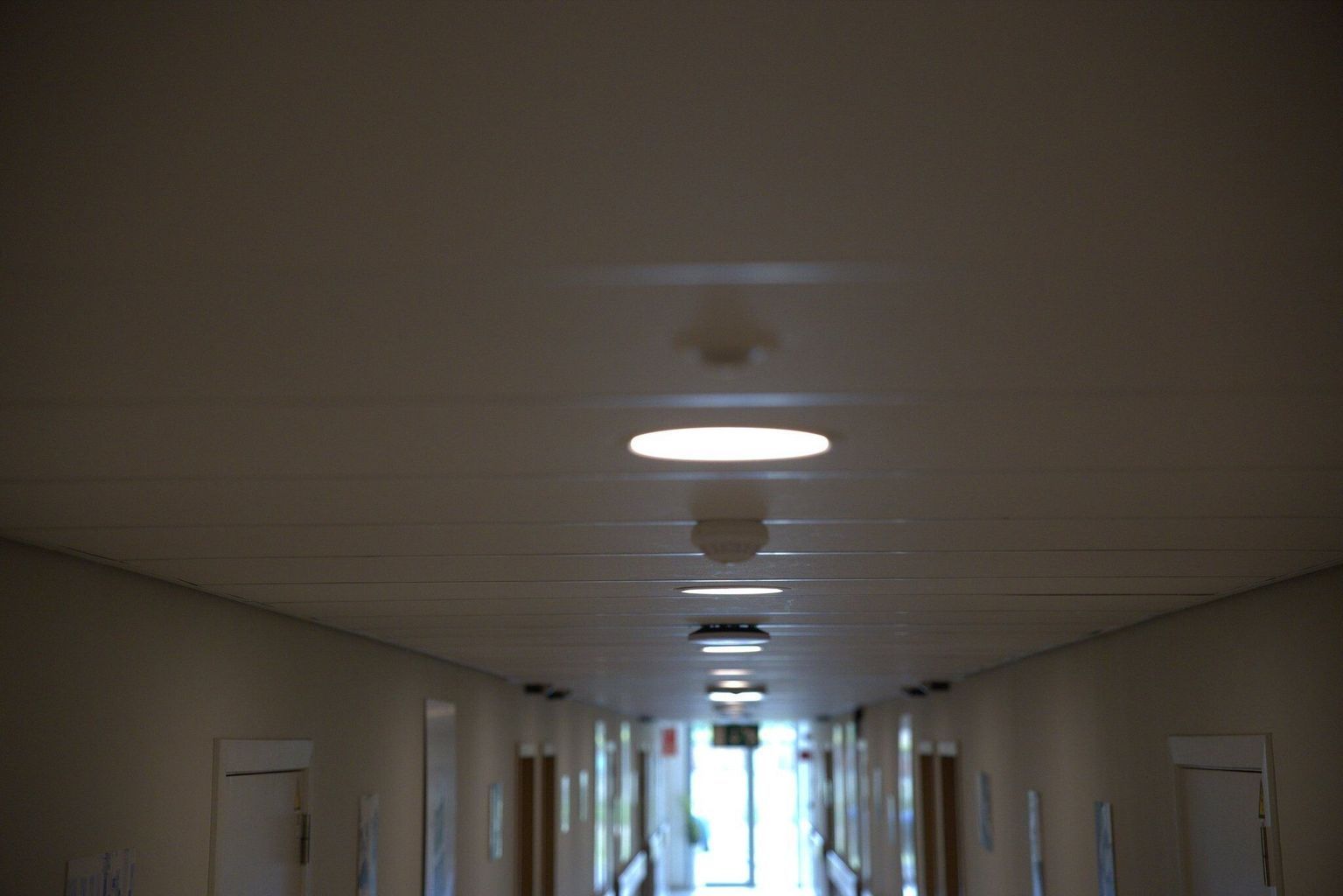

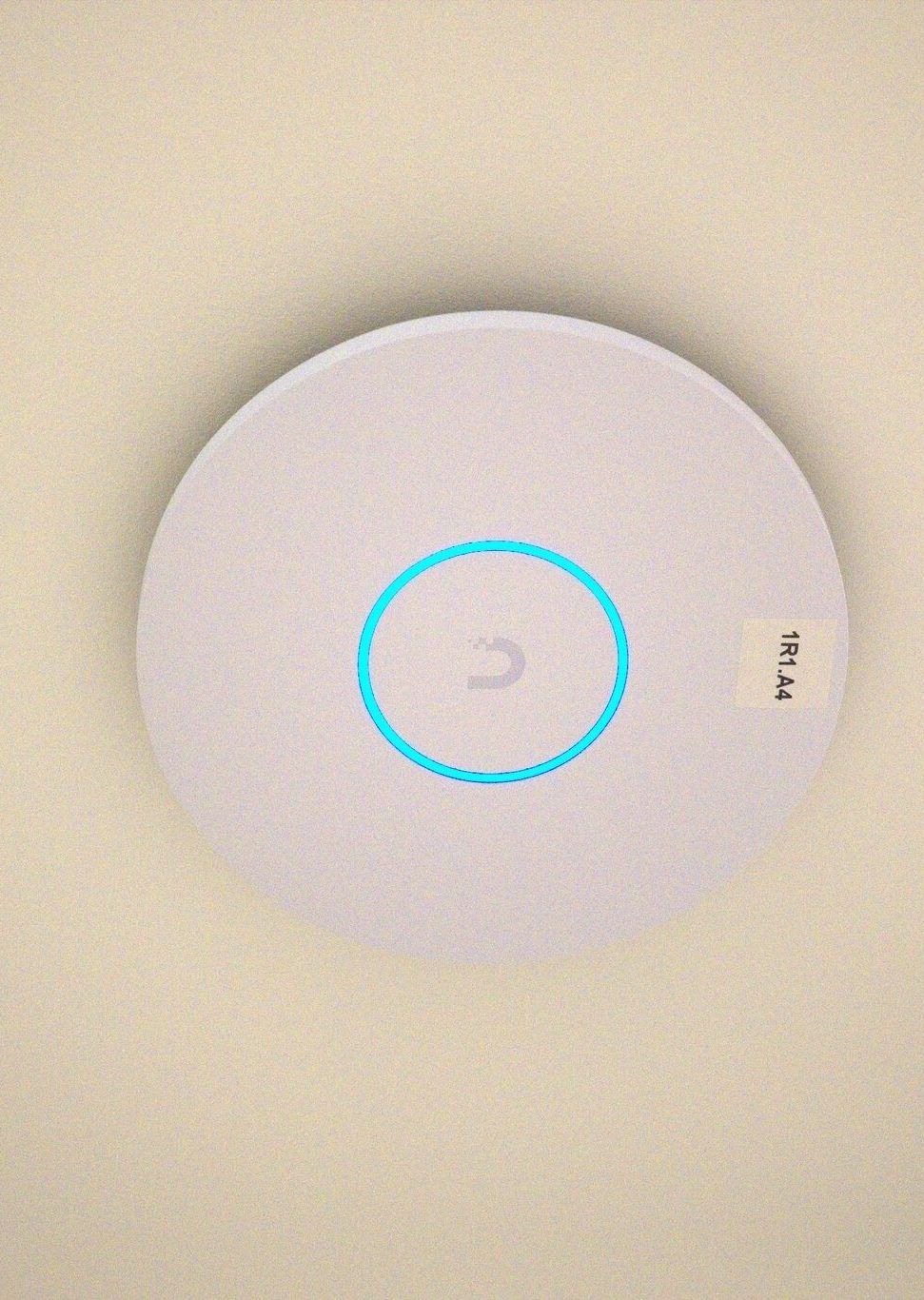

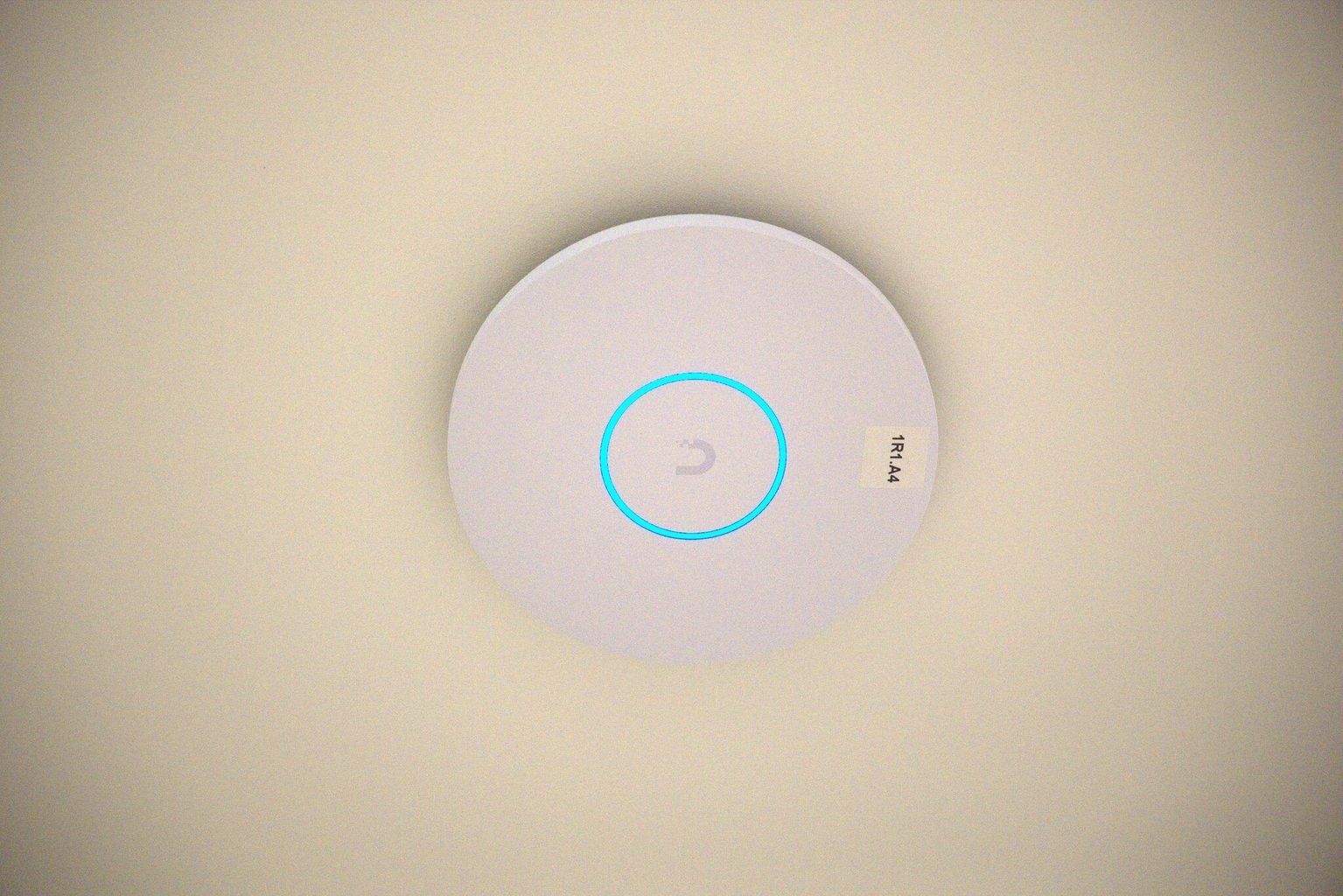

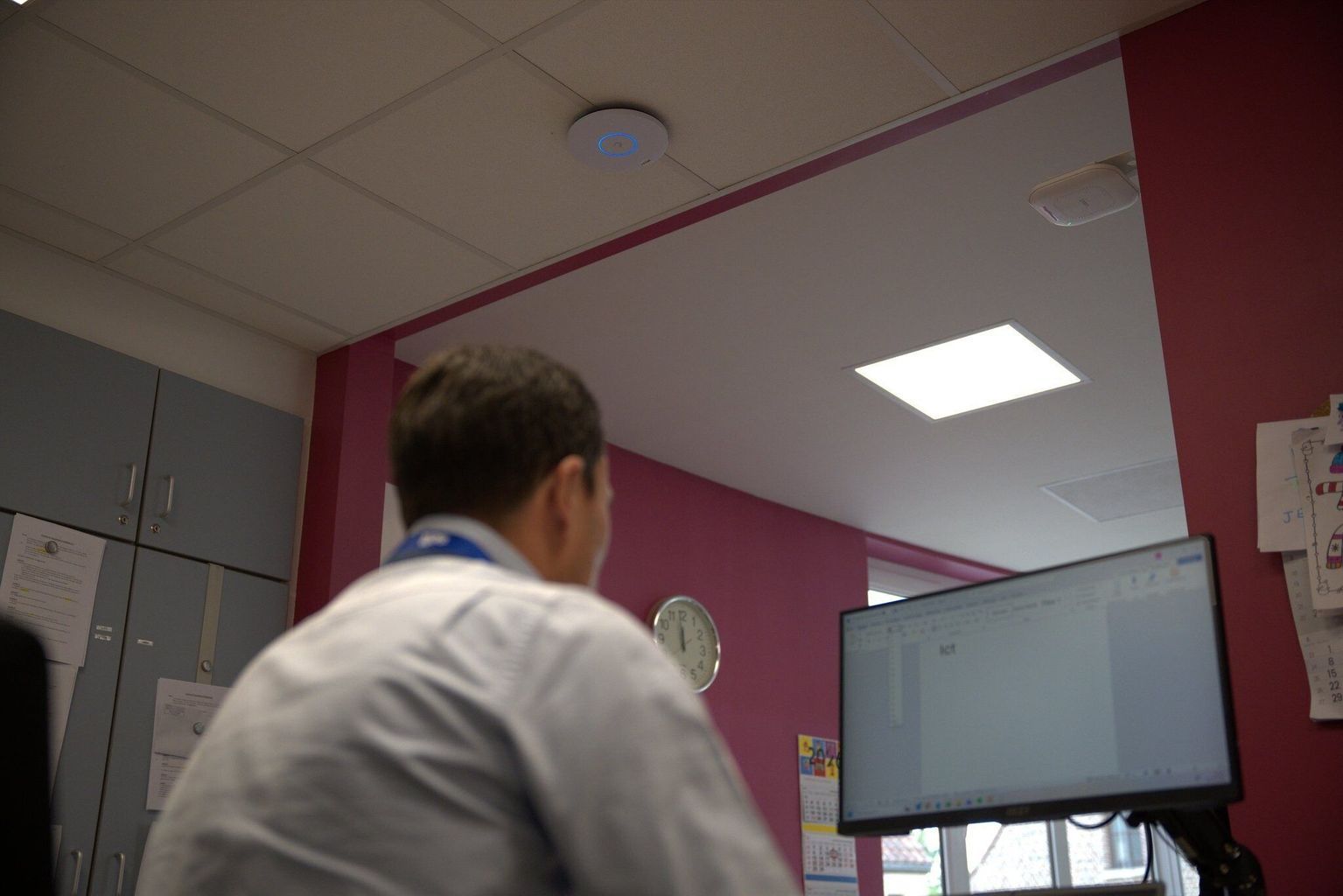

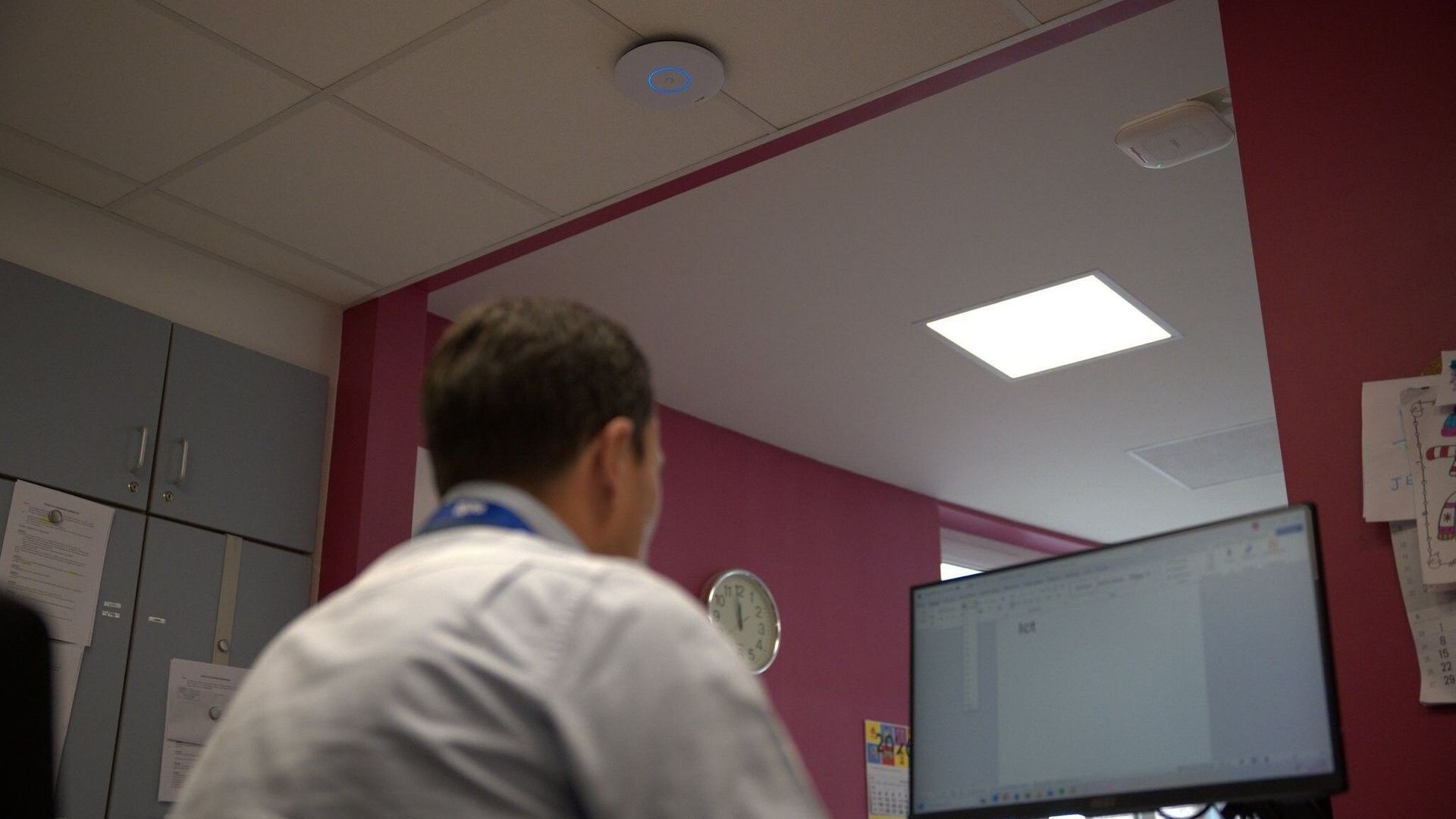

- Points d'accès WiFi dernière génération, testés et mesurés sur chaque étage
- Double lien Internet avec bascule automatique en cas de panne
- Segmentation VLAN complète : réseau interne, réseau externe, réseau technique
03 — Activer
Le réseau est posé. Reste à le rendre exploitable — pour le client, au quotidien, et pour l'avenir du bâtiment.
On configure la segmentation VLAN de bout en bout, on sécurise les accès, on met en place un compte administrateur local pour que la résidence gère son réseau en autonomie, tout en gardant un accès distant réservé à ICT Vision pour la maintenance proactive.
Et on va plus loin. Les résidences services s'appuient souvent sur ESPA 4.4.4, un protocole série ancien mais toujours utilisé pour l'appel malade, l'alarme incendie et la téléphonie DECT. Ce protocole ne parle pas nativement IP — mais une fois converti via une passerelle dédiée, il transite comme n'importe quel flux sur le réseau UniFi déjà en place. Pas de câblage RS-485 à tirer dans tout le bâtiment : juste une passerelle, et l'infrastructure existante fait le reste.
Résultat : un réseau prêt à accueillir les systèmes critiques de demain, sans travaux supplémentaires.
Tests end-to-end sur les trois réseaux WiFi. Mesures RF validées à chaque niveau. Dossier as-built livré : plans réels, schémas de câblage, nomenclature des équipements, procès-verbaux de tests. Le client repart avec une infrastructure documentée du sous-sol au deuxième étage.
